1. Rozhraní HAN (RS 485 s DLMS/COSEM) pro měření typu C kategorie C1 - C3

Rozhraní HAN je určeno pro AMM elektroměry a poskytuje naměřené veličiny přes sériový port RS485 s DLMS/COSEM. Zařízení se připojuje přes konektor RJ12 Male pomocí kabelu. Tento konektor je umístěn na elektroměru a relé boxu.

Rozhraní se u jednotarifového elektroměru připojuje do konektoru RJ12 Female, který je umístěný a přístupný na elektroměru. U dvoutarifového elektroměru je konektor RJ12 Female umístěný a přístupný na relé boxu (pokud je instalován).

Zařízení si pořizuje na své náklady zákazník, včetně jeho napojení. Pořízení tohoto zařízení nám nemusíte předem oznamovat nebo dokládat formulář. Pouze v případě, kdy bude nutné pro napojení rozhraní provést odstranění plomb, tak nás o tom předem informujte (postup naleznete tady).

Naměřené hodnoty jsou poskytovány v 60 s intervalu. Podmínky pro instalaci naleznete v Připojovacích podmínkách nn (kapitola 3.3.).

Seznam poskytovaných OBIS kódů pro rozhraní HAN + zapojení konektoru RJ12 Female pro sériový port RS485

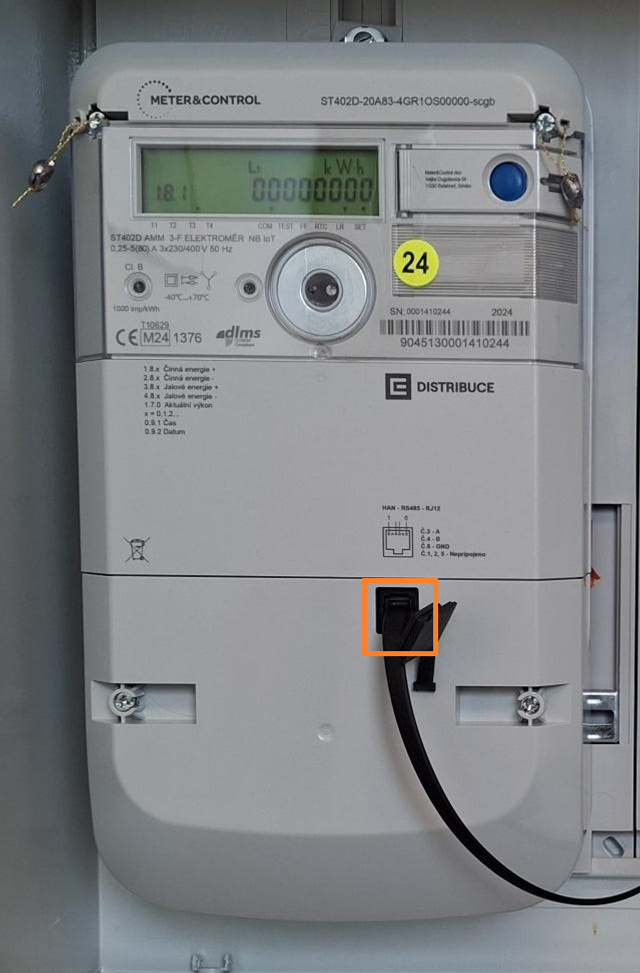

Ukázka místa připojení rozhraní HAN na elektroměru

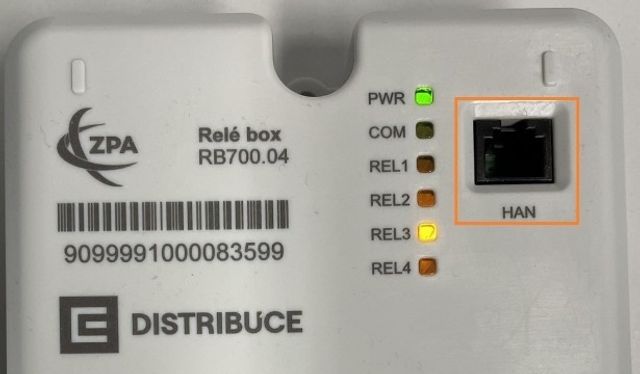

Ukázka místa připojení rozhraní HAN na relé boxu

2. S0 (impulzní výstup) pro měření typu B a C kategorie C4 bez dálkového přenosu údajů

Rozhraní S0 slouží primárně pro potřeby zákazníka. Zařízení si pořizuje na své náklady zákazník. Po instalaci elektroměru AMM již nebude možné využívat toto rozhraní.

Výstupní impulzy z elektroměru je možné poskytovat za předpokladu galvanického oddělení obvodů optočlenem. Lze využít zařízení bez tarifního vstupu nebo s tarifním vstupem. Další možností je použití radiového modulu s bateriovým napájením. Ke svorkám impulzního výstupu elektroměru je možné připojit vždy jen jeden optočlen / radiový modul. Váhu impulsů lze získat ze štítku elektroměru.

Podmínky pro instalaci naleznete v Připojovacích podmínkách nn (kapitola 3.3.).

Napojení S0 na výstup elektroměru provádí vždy pověřený pracovník ČEZ Distribuce. Je-li na vašem odběrném místě jiný typ elektroměru, než je vhodný k danému zařízení, provede pověřený pracovník ČEZ Distribuce jeho výměnu.

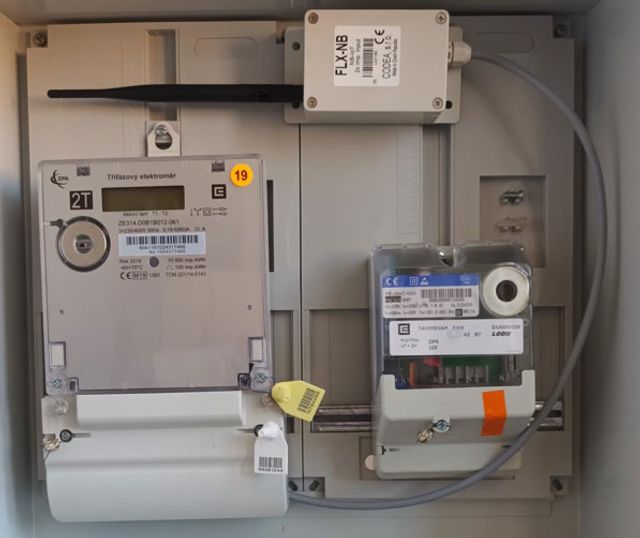

Ukázka umístění rozhraní S0 pomocí radiového modulu

3. Metrologická dioda (impulzní výstup) pro měření typu B a C kategorie C4 bez dálkového přenosu údajů

Rozhraní metrologické diody slouží primárně pro potřeby společnosti ČEZ Distribuce, a. s.

Zákazník může tento výstup využít v případě připojení snímače metrologické diody. Snímač si pořizuje na své náklady zákazník, včetně jeho připevnění na elektroměr. Váhu impulsů lze získat ze štítku elektroměru.

Podmínky pro instalaci naleznete v Připojovacích podmínkách nn (kapitola 3.3.).

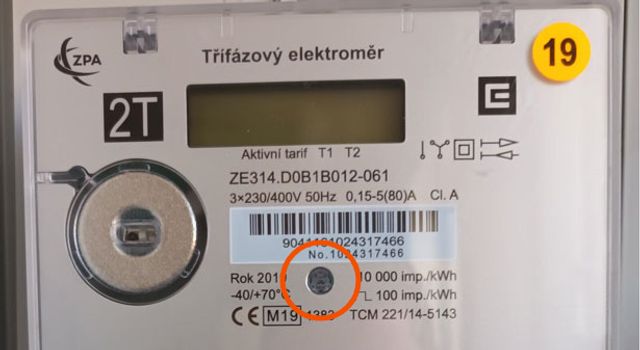

Ukázka umístění rozhraní metrologické diody





 Ukázka místa připevnění metrologické diody

4. Optické rozhraní (odečet registrů z elektroměru) pro měření typu C kategorie C4 bez dálkového přenosu údajů

Optické rozhraní elektroměru slouží primárně pro potřeby společnosti ČEZ Distribuce, a. s.

Jedná se o optické rozhraní (IR port) s obousměrným digitálním komunikačním protokolem nad optickou transportní vrstvou představovanou dvěma páry optických prvků typu vysílač – přijímač.

Zařízení pro komunikaci přes optické rozhraní si pořizuje na své náklady zákazník, včetně jeho připevnění na elektroměr. Po instalaci elektroměru AMM již nebude možné využívat toto rozhraní.

Podmínky pro instalaci naleznete v Připojovacích podmínkách nn (kapitola 3.3.). Přehled schválených zařízení naleznete v bloku "Přehled schválených zařízení".

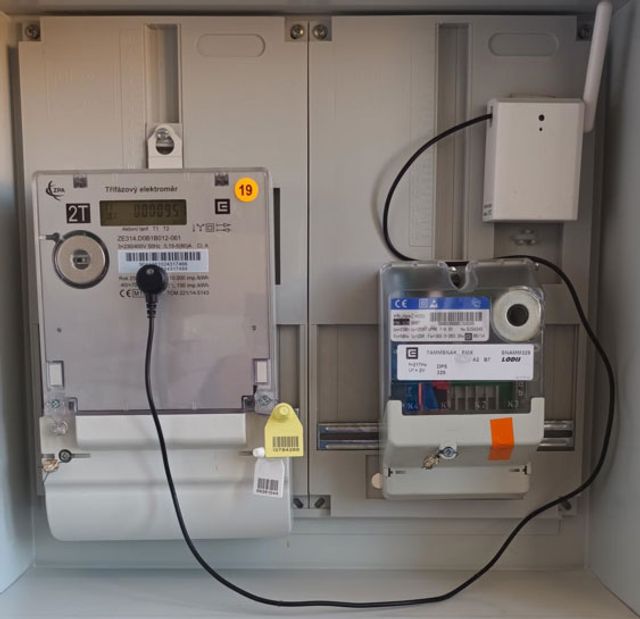

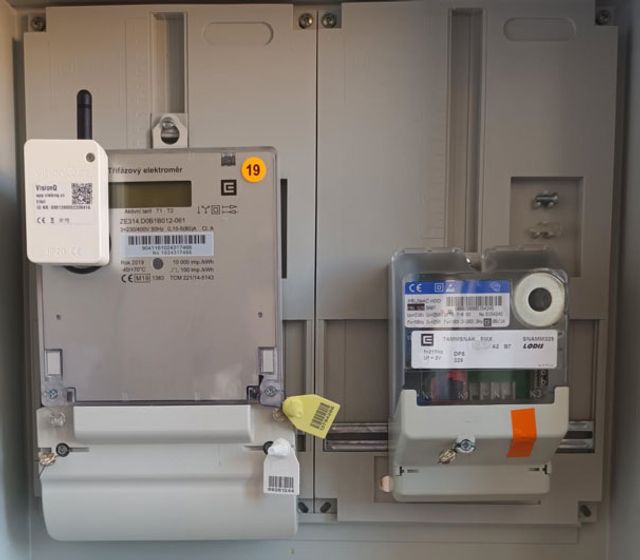

Ukázka umístění jednoho ze schválených zařízení pro optické rozhraní

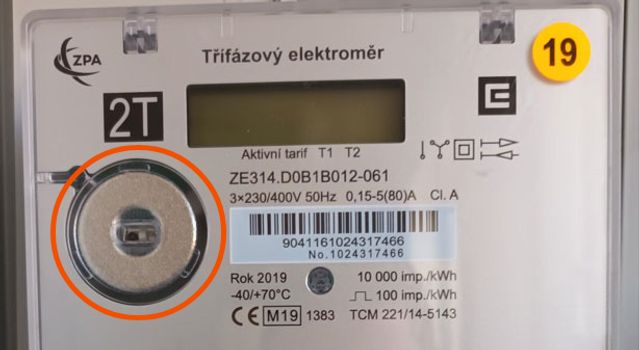

Ukázka místa pro připojení optického rozhraní



Seznam je průběžně aktualizován.

Informace o postupu posouzení shody zařízení pro čtení registrů elektroměru přes optické rozhraní s požadavky ČEZ Distribuce, a. s., pro výrobce zařízení.

O posouzení shody zařízení pro čtení registrů elektroměru přes optické rozhraní (dále jen "zařízení") lze požádat e-mailem
na OPIAMM@cezdistribuce.cz nebo poštou na adrese Oddělení Podpora implementace AMM, ČEZ Distribuce, a. s., Riegrovo náměstí 1493, Hradec Králové, PSČ 500 02.

Podaná žádost musí obsahovat:

• identifikační údaje žadatele
• kontaktní údaje žadatele (e-mail a korespondenční adresu)
• identifikační údaje výrobce zařízení
• typ zařízení, včetně verze FW
• nastavovací SW, který musí být kompatibilní s OS WIN10
• technickou specifikaci zařízení
• protokol o úspěšném provedení zkoušky EMC dle relevantních částí poslední edice norem ČSN EN 61 000 a ČSN EN 55 016
• návod na instalaci a obsluhu zařízení tak, aby bylo možné provádět posouzení
• jednoduchý návod a přístupová oprávnění na portál (výrobce, žadatele, nebo osoby, která poskytuje data koncovým klientům) za účelem kontroly odečítaných dat
• 2 ks zařízení (v případě elektronicky podané žádosti je nutné zařízení doručit na výše uvedenou adresu)
• souhlas žadatele s umístěním informace o schváleném typu zařízení na stránky www.cezdistribuce.cz

Žadateli bude odesláno potvrzení přijetí kompletní žádosti o posouzení zařízení spolu s termínem zahájení posuzování. Doba na posouzení je 60 kalendářních dní od odeslání potvrzení o přijetí zařízení k testu. V případě, že dojde k souběhu zařízení k posouzení od více uchazečů, budou zpracována v došlém pořadí kompletně podaných žádostí.

V případě nedostatků v podané žádosti bude žadatel informován o nutnosti doplnění podkladů.

Technické podmínky a požadavky na zařízení včetně snímače optického rozhraní:

• četnost komunikace s elektroměrem smí být maximálně jednou za 15 minut;
• na portále mohou být k dispozici, např. v exportu nebo zobrazeny, pouze hodnoty níže uvedených registrů:
  • 1.8.1 Energie +A (odebraná energie vtarifu T1)
  • 1.8.2 Energie +A (odebraná energie vtarifu T2)
  • 2.8.0 Energie –A (dodaná energie celkem P)
  • C.1.0 výrobní číslo elektroměru
• zařízení nebo snímač optického rozhraní musí splňovat ustanovení normy ČSN EN 62056-21:2004 kapitoly 4.3.2 Charakteristické údaje magnetu;
• zařízení nebo snímač optického rozhraní včetně přívodního kabelu musí být konstruován tak, aby ve své provozní poloze (funkční komunikace) na elektroměru nezakrýval čárový kód elektroměru, technické údaje na štítku elektroměru a údaje zobrazené na displeji; v opačném případě jej nelze použít pro elektroměrové rozváděče s odnímatelným krytem (maskou).

Po skončení testu dostane žadatel písemnou formou výrok o shodě nebo neshodě zařízení s technickými podmínkami ČEZ Distribuce, a. s., na kontaktní adresu odešleme zpět zařízení předložená k testu.

1. Zvolte typ komunikačního rozhraní

Pro elektroměry AMM použijte pouze rozhraní HAN.

Pro komunikační rozhraní typu S0 a metrologická dioda použijte zařízení odpovídající Připojovacích podmínkách nn.



Pro optické rozhraní použijte pouze zařízení uvedená v bloku Přehled schválených zařízení.

Po instalaci elektroměru AMM již nebude možné využívat ostatní rozhraní typu S0, metrologická dioda nebo optické rozhraní.

2. Zajistěte osazení zvoleného zařízení

V souladu s Připojovacími podmínkami nn zajistěte na své náklady osazení zvoleného zařízení.

Budete-li zasahovat do plombovaných částí rozváděče (elektroměr je umístěn v rozváděči za odnímatelným krytem/maskou), nahlaste rozplombování.



 Nevíte, na koho se obrátit? Pomoci vám mohou naši spolupracující revizní technici, jejichž seznam najdete TADY.

3. Informujte nás o instalaci

O instalaci rozhraní S0, metrologické diody nebo optického rozhraní nás neprodleně informujte pomocí elektronického formuláře.

V případě rozhraní HAN nám nemusíte předem nic oznamovat nebo dokládat elektronický formulář.

Elektronický formulář doporučujeme před vyplněním nejprve otevřít v programu Adobe Acrobat, aby byla korektně dostupná všechna zatržítka, vyplňovací pole i tlačítka, protože některé starší verze internetových prohlížečů tyto funkce nepodporují.

Formulář po vyplnění odešlete přes tlačítko "Odeslat e-mailem", které je umístěné ve formuláři vpravo dole.

 Elektronický formulář pro podání oznámení

Vyplněný formulář můžete také zaslat e-mailem na adresu info@cezdistribuce.cz.
