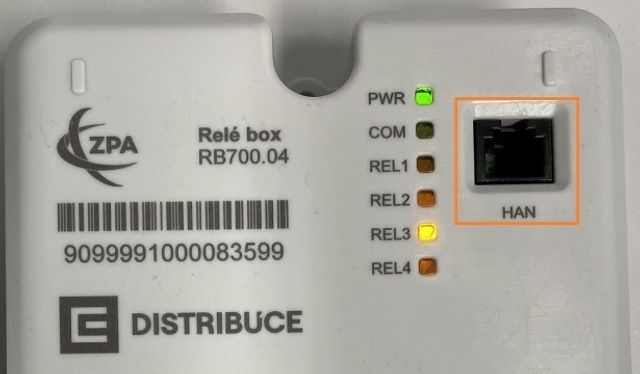

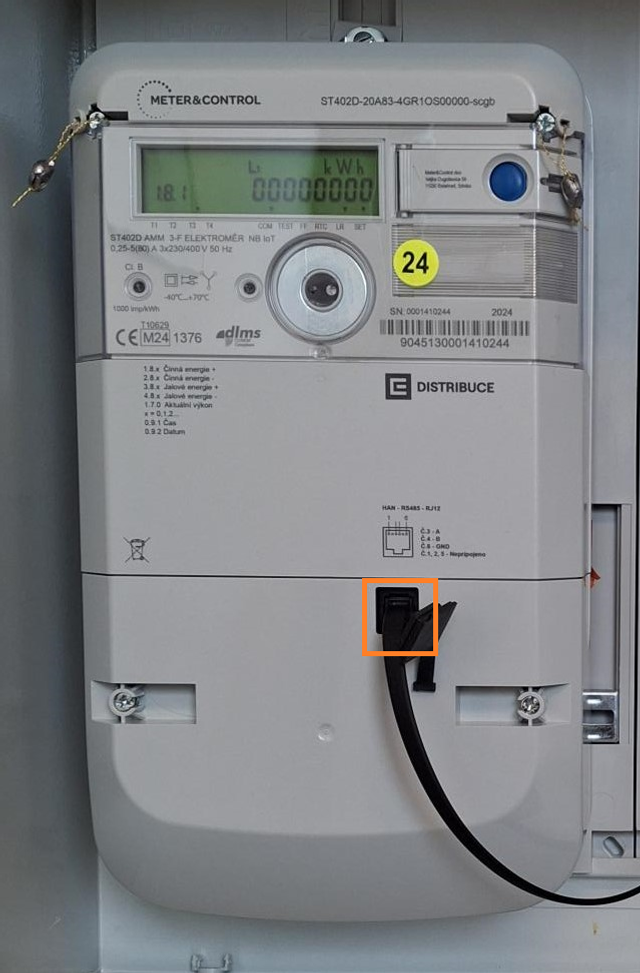

V souladu s Připojovacími podmínkami nn poskytujeme výstupy z elektroměru pomocí těchto tří rozhraní:
- S0 (impulzní výstup) – pro měření typu B a C4. Jedná se o doporučený způsob pro využití impulzních výstupů z elektroměru.
- Metrologická dioda (impulzní výstup) – pro měření typu B a C4.
- Optické rozhraní (odečet registrů z elektroměru) – pro měření typu C4 bez dálkového přenosu údajů.
O využívání komunikačního rozhraní je nutné vždy informovat ČEZ Distribuci, a. s. Jak na to se dozvíte v bloku Postup instalace zařízení pro čtení komunikačního rozhraní.
Zařízení pro přenos údajů z rozhraní elektroměru si pořizuje na své náklady zákazník. Podmínky užívání komunikačního rozhraní jsou uvedeny v platných Připojovacích podmínkách nn.
Bližší informace k jednotlivým typům komunikačních rozhraní
1. S0 (impulzní výstup) pro měření typu B a C4
Rozhraní S0 slouží primárně pro potřeby zákazníka. Zařízení si pořizuje na své náklady zákazník.
Výstupní impulzy z elektroměru je možné poskytovat za předpokladu galvanického oddělení obvodů optočlenem. Lze využít zařízení bez tarifního vstupu nebo s tarifním vstupem. Další možností je použití radiového modulu s bateriovým napájením. Ke svorkám impulzního výstupu elektroměru je možné připojit vždy jen jeden optočlen / radiový modul. Váhu impulsů lze získat ze štítku elektroměru. Podmínky pro instalaci naleznete v Připojovacích podmínkách nn (kapitola 3.3.1.1.).
Napojení S0 na výstup elektroměru provádí vždy pověřený pracovník ČEZ Distribuce, a. s.. Je-li na vašem odběrném místě jiný typ elektroměru, než je vhodný k danému zařízení, provede pověřený pracovník ČEZ Distribuce, a. s. jeho výměnu.

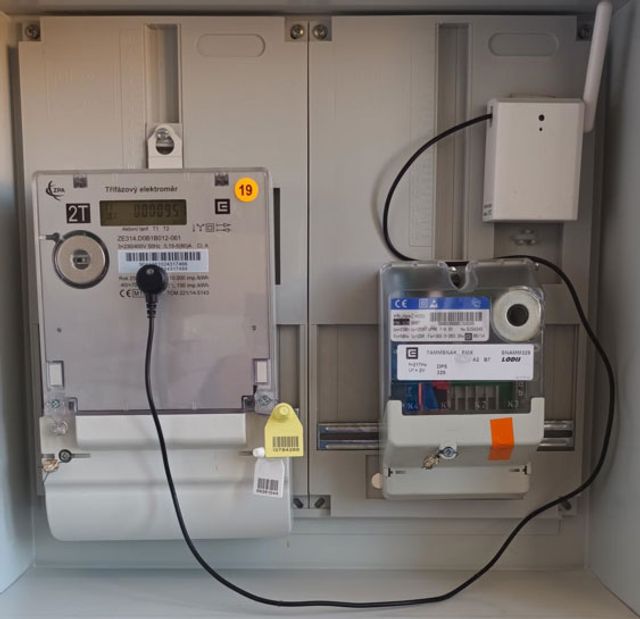

Ukázka umístění rozhraní S0 pomocí radiového modulu
2. Metrologická dioda (impulzní výstup) pro měření typu B a C4
Rozhraní metrologické diody slouží primárně pro potřeby společnosti ČEZ Distribuce, a. s. Zákazník může tento výstup využít v případě připojení snímače metrologické diody. Snímač si pořizuje na své náklady zákazník, včetně jeho připevnění na elektroměr. Váhu impulsů lze získat ze štítku elektroměru. Podmínky pro instalaci naleznete v Připojovacích podmínkách nn (kapitola 3.3.1.2.).

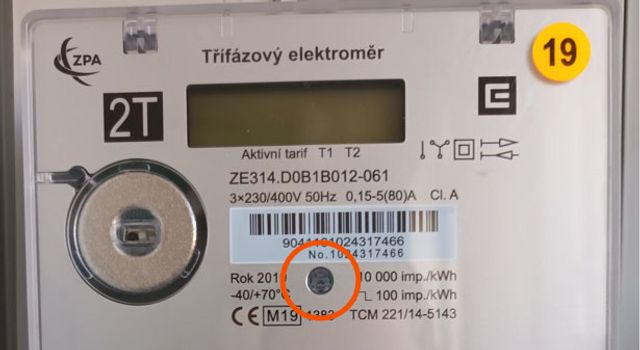

Ukázka umístění rozhraní metrologické diody
Ukázka místa připevnění metrologické diody
3. Optické rozhraní (odečet registrů z elektroměru) pro měření typu C4 bez dálkového přenosu údajů
Optické rozhraní elektroměru slouží primárně pro potřeby společnosti ČEZ Distribuce, a. s. Jedná se o optické rozhraní (IR port) s obousměrným digitálním komunikačním protokolem nad optickou transportní vrstvou představovanou dvěma páry optických prvků typu vysílač – přijímač.
Zařízení pro komunikaci přes optické rozhraní si pořizuje na své náklady zákazník, včetně jeho připevnění na elektroměr. Podmínky pro instalaci naleznete v Připojovacích podmínkách nn (kapitola 3.3.1.3.). Přehled schválených zařízení naleznete v bloku "Přehled schválených zařízení".

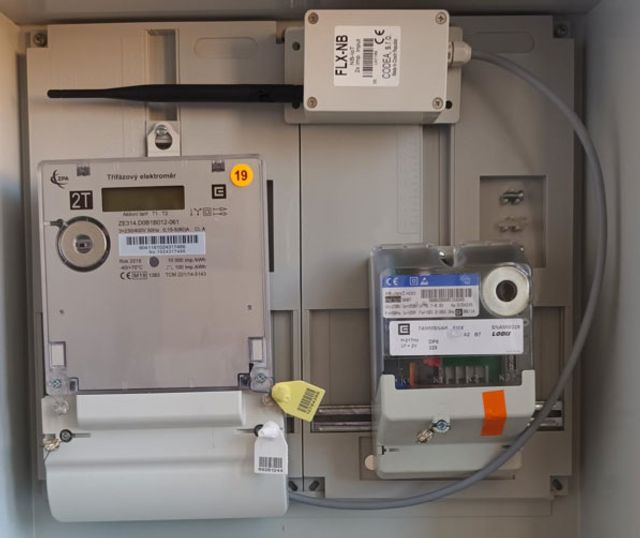

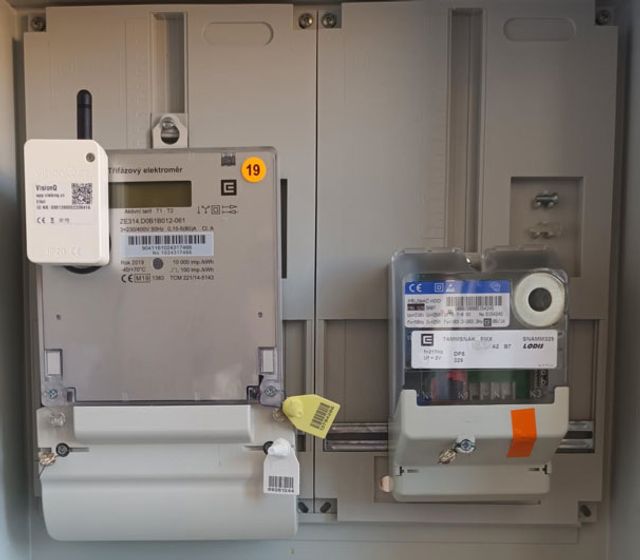

Ukázka umístění jednoho ze schválených zařízení pro optické rozhraní

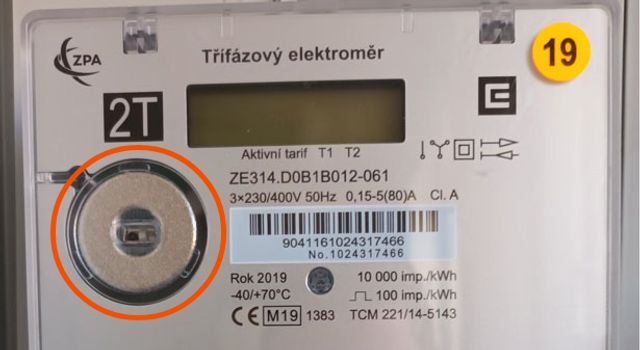

Ukázka místa pro připojení optického rozhraní
Přehled schválených zařízení pro optické rozhraní (odečet registrů z elektroměru)
| Výrobce / Dodavatel | Typ schváleného zařízení | Model |
|---|---|---|
| VisionQ.cz s.r.o. | Eliot | LoRaWAN |
| VisionQ.cz s.r.o. | Eliot | Narrowband Vodafone |
| SmartImp s.r.o. | SENSECOM-OMD-E | SENSECOM-OMD-E-C |
| SmartImp s.r.o. | SENSECOM-OMD-E | SENSECOM-OMD-E-L |
| SmartImp s.r.o. | SENSECOM-OMD-E | SENSECOM-OMD-E-R |
| SmartImp s.r.o. | SENSECOM-OMN-E | SENSECOM-OMN-E |
| ZPA Smart Energy a.s. | OneMeter | Model: 0007, Service: Home |
| ZPA Smart Energy a.s. | OneMeter | Model: 0007, Service: Business |
| Softlink s.r.o. | IR15 | WB169-IR-B |
| Softlink s.r.o. | IR15 | WM868-IR-B rev.4 |
| Softlink s.r.o. | IR15 | NB-IR-V |
| Softlink s.r.o. | IR15 | NB-IR4 |
| Fiedler AMS s.r.o. | ELM2 | ELM2 |
| MSTP s.r.o. | e-Port FLEX | e-Port FLEX |
| CODEA s.r.o. | SOu-LR | SOu-LR |
Seznam je průběžně aktualizován.
Informace dodavatelům zařízení pro čtení komunikačního rozhraní z elektroměru
Informace o postupu posouzení shody zařízení pro čtení registrů elektroměru přes optické rozhraní s požadavky ČEZ Distribuce, a. s., pro výrobce zařízení.
O posouzení shody zařízení pro čtení registrů elektroměru přes optické rozhraní (dále jen "zařízení") lze požádat e-mailem
na OPIAMM@cezdistribuce.cz nebo poštou na adrese Oddělení Podpora implementace AMM, ČEZ Distribuce, a. s., Riegrovo náměstí 1493, Hradec Králové, PSČ 500 02.
Podaná žádost musí obsahovat:
- identifikační údaje žadatele
- kontaktní údaje žadatele (e-mail a korespondenční adresu)
- identifikační údaje výrobce zařízení
- typ zařízení, včetně verze FW
- nastavovací SW, který musí být kompatibilní s OS WIN10
- technickou specifikaci zařízení
- protokol o úspěšném provedení zkoušky EMC dle relevantních částí poslední edice norem ČSN EN 61 000 a ČSN EN 55 016
- návod na instalaci a obsluhu zařízení tak, aby bylo možné provádět posouzení
- jednoduchý návod a přístupová oprávnění na portál (výrobce, žadatele, nebo osoby, která poskytuje data koncovým klientům) za účelem kontroly odečítaných dat
- 2 ks zařízení (v případě elektronicky podané žádosti je nutné zařízení doručit na výše uvedenou adresu)
- souhlas žadatele s umístěním informace o schváleném typu zařízení na stránky www.cezdistribuce.cz
Žadateli bude odesláno potvrzení přijetí kompletní žádosti o posouzení zařízení spolu s termínem zahájení posuzování. Doba na posouzení je 60 kalendářních dní od odeslání potvrzení o přijetí zařízení k testu. V případě, že dojde k souběhu zařízení k posouzení od více uchazečů, budou zpracována v došlém pořadí kompletně podaných žádostí.
V případě nedostatků v podané žádosti bude žadatel informován o nutnosti doplnění podkladů.
Technické podmínky a požadavky na zařízení včetně snímače optického rozhraní:
- četnost komunikace s elektroměrem smí být maximálně jednou za 15 minut;
- na portále mohou být k dispozici, např. v exportu nebo zobrazeny, pouze hodnoty níže uvedených registrů:
- 1.8.1 Energie +A (odebraná energie vtarifu T1)
- 1.8.2 Energie +A (odebraná energie vtarifu T2)
- 2.8.0 Energie –A (dodaná energie celkem P)
- C.1.0 výrobní číslo elektroměru
- zařízení nebo snímač optického rozhraní musí splňovat ustanovení normy ČSN EN 62056-21:2004 kapitoly 4.3.2 Charakteristické údaje magnetu;
- zařízení nebo snímač optického rozhraní včetně přívodního kabelu musí být konstruován tak, aby ve své provozní poloze (funkční komunikace) na elektroměru nezakrýval čárový kód elektroměru, technické údaje na štítku elektroměru a údaje zobrazené na displeji; v opačném případě jej nelze použít pro elektroměrové rozváděče s odnímatelným krytem (maskou).
Po skončení testu dostane žadatel písemnou formou výrok o shodě nebo neshodě zařízení s technickými podmínkami ČEZ Distribuce, a. s., na kontaktní adresu odešleme zpět zařízení předložená k testu.
Postup instalace zařízení pro čtení komunikačního rozhraní
1. Zvolte typ komunikačního rozhraní
Pro komunikační rozhraní typu S0 a metrologická dioda použijte zařízení odpovídající Připojovacím podmínkám nn.
Pro optické rozhraní použijte pouze zařízení uvedená v bloku Přehled schválených zařízení.
2. Zajistěte osazení zvoleného zařízení
V souladu s Připojovacími podmínkami nn zajistěte na své náklady osazení zvoleného zařízení pro čtení komunikačního rozhraní.
Budete-li zasahovat do plombovaných částí rozváděče (elektroměr je umístěn v rozváděči za odnímatelným krytem/maskou), nahlaste rozplombování.
Nevíte, na koho se obrátit? Pomoci vám mohou naši spolupracující revizní technici, jejichž seznam najdete ZDE.
3. Informujte nás o instalaci
O instalaci nás neprodleně informujte pomocí elektronického formuláře.
Elektronický formulář doporučujeme před vyplněním nejprve otevřít v programu Adobe Acrobat, aby byla korektně dostupná všechna zatržítka, vyplňovací pole i tlačítka, protože některé starší verze internetových prohlížečů tyto funkce nepodporují.
Formulář po vyplnění odešlete přes tlačítko "Odeslat e-mailem", které je umístěné ve formuláři vpravo dole.
Elektronický formulář pro podání oznámení
Vyplněný formulář můžete také zaslat e-mailem na adresu info@cezdistribuce.cz.
Ne, odečty realizované zákazníkem prostřednictvím výše uvedených komunikačních rozhraní nenahrazují zákonné odečty prováděné naší společností.
Ano, může se stát, že zejména při montážních či servisních činnostech nebo při provádění odečtu stavů elektroměru (zvláště optickou sondou), které zajišťuje naše společnost, může dojít k odpojení zařízení nebo snímače optického rozhraní zákazníka. V takovém případě si opětovné zprovoznění zajišťuje zákazník.
V případě poruchy komunikačního rozhraní elektroměru S0, metrologické diody nebo optického rozhraní nebo při výměně elektroměru neodpovídá ČEZ Distribuce, a. s. za případné škody na straně zákazníka a nenese odpovědnost za zařízení zákazníka.
